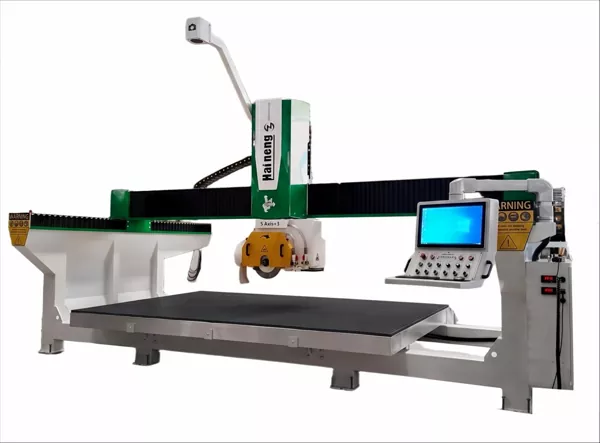

HTQ700GL5-অক্ষ CNC ব্রিজ দেখেছিস্টোন প্রসেসরের জন্য ডিজাইন করা হয়েছে যেগুলি একটি প্রচলিত স্ট্রেইট-কাটিং সেটআপের চেয়ে বেশি নমনীয়তার প্রয়োজন। CNC কন্ট্রোল, CAD ইম্পোর্ট প্রোগ্রামিং, অ্যাডজাস্টেবল কাটিং-হেড মুভমেন্ট এবং একটি হেভি-ডিউটি ওয়েল্ডেড স্ট্রাকচার সহ, মেশিনটি পাথর কাটা এবং আকার দেওয়ার অ্যাপ্লিকেশনগুলির একটি পরিসীমা সমর্থন করে।
HTQ700GL 5-অক্ষ CNC ব্রিজ কি করতে পারে?
প্রতিটি পাথর প্রকল্পের একটি আয়তক্ষেত্রাকার রূপরেখা নেই। রান্নাঘরের কাউন্টারটপ, বাথরুম ভ্যানিটি টপস, স্থাপত্য উপাদান এবং আলংকারিক পাথরের টুকরোগুলির জন্য কোণীয় প্রান্ত, বাঁকা প্রোফাইল বা কাস্টম-আকৃতির অংশের প্রয়োজন হতে পারে।
HTQ700GL বিভিন্ন ধরনের কাটিং এবং প্রোফাইলিং অপারেশন সমর্থন করে, যার মধ্যে রয়েছে:
- সোজা এবং কোণীয় কাটা:উপযুক্ত কোণে পাথরের স্ল্যাব এবং কাটা অংশগুলি প্রক্রিয়া করুন।
- কাস্টম-আকৃতির কাটা:বৃত্তাকার, ডিম্বাকৃতি, পাখা-আকৃতির, বহুভুজ, হীরা-আকৃতির এবং অন্যান্য অনিয়মিত আকার তৈরি করুন।

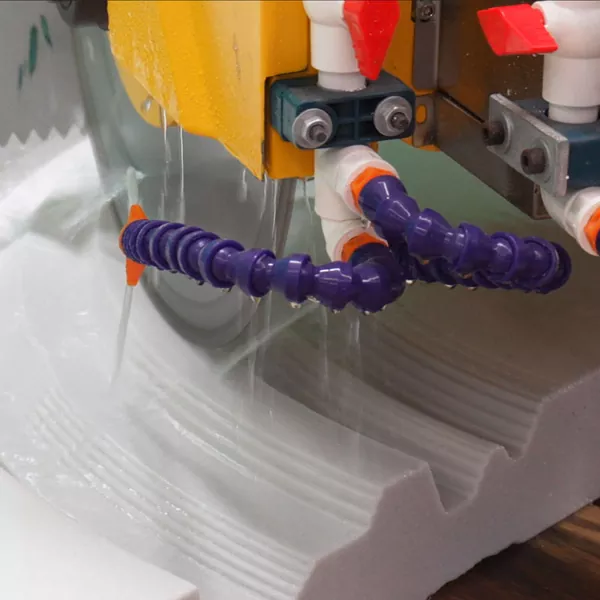

- বাঁকা প্রোফাইলিং:উপযুক্ত আলংকারিক পাথর উপাদান জন্য সোজা এবং বাঁকা contours অনুসরণ করুন.
- খাঁজ কাটা:উপযুক্ত অ্যাপ্লিকেশনের জন্য সোজা, কোণযুক্ত এবং গ্রিড-স্টাইলের খাঁজ তৈরি করুন।
- বেভেলিং এবং প্রান্ত আকৃতি:বিভিন্ন ডিজাইনের প্রয়োজনীয়তা মেটাতে সামঞ্জস্যযোগ্য কাটিং-হেড মুভমেন্ট ব্যবহার করুন।
মেশিন স্পেসিফিকেশন 0 থেকে 360 ডিগ্রি পর্যন্ত C-অক্ষের ঘূর্ণন এবং 0 থেকে 90 ডিগ্রি পর্যন্ত A-অক্ষের গতিবিধি তালিকাভুক্ত করে। ওয়ার্কটেবলে 0 থেকে 85 ডিগ্রির একটি নির্দিষ্ট সর্বোচ্চ কাত পরিসীমা রয়েছে।
কাস্টম কাজের পরিকল্পনা করার সময় এই মুভমেন্ট রেঞ্জগুলি ফ্যাব্রিকেটরদের আরও বিকল্প দেয়। প্রকৃত প্রক্রিয়াকরণ ক্ষমতা উপাদান, ওয়ার্কপিস মাত্রা, ব্লেড কনফিগারেশন, টুলিং এবং নির্বাচিত কাটিং পদ্ধতির উপর নির্ভর করে। চাহিদাপূর্ণ বা অস্বাভাবিক কাজের জন্য, সরবরাহকারীকে সেটআপ নিশ্চিত করতে এবং একটি নমুনা কাটা পরীক্ষার ব্যবস্থা করতে বলুন।
কাউন্টারটপ এবং স্টোন ফ্যাব্রিকেশনে অ্যাপ্লিকেশন
রান্নাঘর এবং বাথরুম কাউন্টারটপ
কাউন্টারটপ উত্পাদন প্রায়শই একটি স্ল্যাব আকারের চেয়ে বেশি জড়িত। নকশার উপর নির্ভর করে, একটি কাজের জন্য কোণীয় প্রান্ত, সিঙ্কের খোলার, কলের গর্ত বা নিষ্কাশনের খাঁজের প্রয়োজন হতে পারে।
HTQ700GL কাটিং এবং প্রোফাইলিং অপারেশন সমর্থন করে। ঐচ্ছিক মিলিং-কাটার সংযুক্তি এবং উপযুক্ত টুলিং সহ, মেশিনটিকে অতিরিক্ত মেশিনিং কাজের জন্যও কনফিগার করা যেতে পারে, যার মধ্যে মিলিং সিঙ্ক এবং কল খোলা, নিষ্কাশনের খাঁজ এবং কাউন্টারটপের প্রান্তগুলি অন্তর্ভুক্ত রয়েছে। পলিশ করার জন্য উপযুক্ত নাকাল চাকা এবং টুলিং প্রয়োজন।
ওয়ার্কশপগুলির জন্য যা স্ট্যান্ডার্ড কাউন্টারটপ এবং কাস্টম ডিজাইন উভয়ই প্রক্রিয়া করে, এই কনফিগারেশনটি একটি মেশিনে বেশ কয়েকটি উপযুক্ত অপারেশন আনতে সাহায্য করতে পারে। অর্ডার করার আগে ঐচ্ছিক সরঞ্জাম এবং প্রয়োজনীয় টুলিং নিশ্চিত করুন।
গ্রানাইট এবং মার্বেল প্রক্রিয়াকরণ
গ্রানাইট এবং মার্বেল ওয়ার্কশপগুলি প্রায়শই বিভিন্ন বেধ, রূপরেখা এবং সমাপ্তির প্রয়োজনীয়তা সহ পণ্যগুলি পরিচালনা করে। HTQ700GL আকৃতির পাথরের উপাদান, কৌণিক কাট এবং আলংকারিক প্রোফাইলের মতো অ্যাপ্লিকেশন মূল্যায়নের জন্য উপযুক্ত।
নির্দিষ্ট ব্লেড ব্যাসের পরিসীমা 350 থেকে 700 মিমি। সর্বোচ্চ ব্লেড ব্যাস সর্বোচ্চ কাটিয়া গভীরতা হিসাবে গণ্য করা উচিত নয়. অর্জনযোগ্য কাটিং গভীরতা এবং প্রস্তাবিত কাজের শর্তগুলি মেশিনের কনফিগারেশন, নির্বাচিত ফলক এবং উপাদানের উপর নির্ভর করে।
টালি এবং প্রকৌশলী পাথর
বড় ফরম্যাটের টাইলস এবং প্রকৌশলী পাথর পণ্যগুলির জন্য পরিকল্পিত কাটিয়া পথ এবং নির্দিষ্ট প্রান্তের চিকিত্সার প্রয়োজন হতে পারে। HTQ700GL উপযুক্ত উপকরণ এবং অংশ ডিজাইনের জন্য প্রোগ্রাম করা অপারেশন সমর্থন করতে CNC নিয়ন্ত্রণ এবং CAD আমদানি প্রোগ্রামিং ব্যবহার করে।
অপরিচিত উপকরণ প্রক্রিয়াকরণের আগে, সরবরাহকারীর সাথে ব্লেড সামঞ্জস্য, ওয়ার্কপিস সমর্থন, ফিড সেটিংস এবং প্রয়োজনীয় সমাপ্ত-প্রান্তের গুণমান নিশ্চিত করুন।

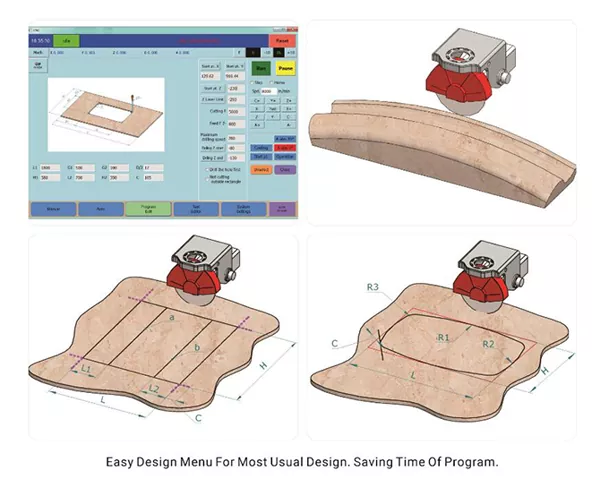

সিএডি ইম্পোর্ট প্রোগ্রামিং এবং সিএনসি অপারেশন
প্রোগ্রামিং একটি গুরুত্বপূর্ণ বিবেচনা যখন একটি পাথর কর্মশালা বিভিন্ন অংশ আকার এবং গ্রাহক অঙ্কন পরিচালনা করে। বিস্তৃত নড়াচড়ার ক্ষমতা সহ একটি মেশিন সবচেয়ে কার্যকর যখন অপারেটররা পুনরাবৃত্তিযোগ্য উপায়ে প্রয়োজনীয় কাটিয়া পথ প্রস্তুত করতে পারে।
HTQ700GL CNC নিয়ন্ত্রণ এবং CAD আমদানি প্রোগ্রামিং ব্যবহার করে। এর পণ্যের ডকুমেন্টেশন একটি টাচস্ক্রিন ইন্টারফেস বর্ণনা করে যা অপারেশনকে সহজ করার জন্য ডিজাইন করা হয়েছে এবং একটি সিস্টেম যা প্রবেশ করা ডেটা থেকে গ্রাফিক্স তৈরি করতে পারে।
একটি সাধারণ কর্মপ্রবাহের মধ্যে অঙ্কন প্রস্তুত করা, সামঞ্জস্যপূর্ণ CAD ডেটা আমদানি করা, প্রক্রিয়াকরণের প্রয়োজনীয়তা পরীক্ষা করা, উপাদান এবং টুলিং সেট আপ করা এবং স্বয়ংক্রিয় প্রক্রিয়াকরণ শুরু হওয়ার আগে কাজটি যাচাই করা জড়িত।
এই পদ্ধতিটি কর্মশালার জন্য প্রাসঙ্গিক যা নিয়মিতভাবে কাস্টমাইজড অঙ্কন গ্রহণ করে বা অনুরূপ অংশগুলির উত্পাদন পুনরাবৃত্তি করে। HTQ700GL কেনার আগে5-অক্ষ CNC ব্রিজ দেখেছি, সমর্থিত CAD ফাইল ফরম্যাট, সফ্টওয়্যার প্রয়োজনীয়তা এবং অপারেটর প্রশিক্ষণ ব্যবস্থা নিশ্চিত করুন।
হেভি-ডিউটি স্ট্রাকচার এবং মোশন কম্পোনেন্ট
নিয়মিত উত্পাদনের জন্য সরঞ্জাম নির্বাচন করার সময় মেশিন নির্মাণ বিবেচনা করার আরেকটি কারণ। HTQ700GL একটি অবিচ্ছেদ্য অনমনীয় ঢালাই কাঠামো ব্যবহার করে। এর নথিভুক্ত গতি উপাদানগুলির মধ্যে রয়েছে রৈখিক রেল, বল স্ক্রু, হেলিকাল গিয়ারিং, উচ্চ-নির্ভুল প্ল্যানেটারি রিডুসার এবং একটি সার্ভো সিস্টেম।
মেশিনটির একটি নির্দিষ্ট 22 কিলোওয়াট প্রধান মোটর এবং 0 থেকে 6,000 rpm এর গতি পরিসীমা রয়েছে। মোট ইনস্টল করা মেশিনের শক্তি 33 কিলোওয়াট হিসাবে তালিকাভুক্ত।
এই স্পেসিফিকেশন সরঞ্জাম তুলনা করার জন্য একটি দরকারী সূচনা পয়েন্ট প্রদান. যাইহোক, কাটিংয়ের গতি, সমাপ্ত-প্রান্তের গুণমান এবং উত্পাদন আউটপুট নির্বাচিত ব্লেড, উপাদানের বৈশিষ্ট্য, কাটিংয়ের গভীরতা, ফিড সেটিংস এবং অপারেটর সেটআপের মতো বিষয়গুলির উপর নির্ভর করে।
HTQ700GL প্রযুক্তিগত বিশেষ উল্লেখ
নিম্নলিখিত পরিসংখ্যান প্রস্তুতকারকের পণ্য ডকুমেন্টেশন উপর ভিত্তি করে. ইম্পেরিয়াল রূপান্তর আনুমানিক।
| স্পেসিফিকেশন | HTQ700GL |
|---|---|
| মেশিনের ধরন | 5-অক্ষ CNC হেভি-ডিউটি মনোব্লক ব্রিজ করাত |
| নিয়ন্ত্রণ ব্যবস্থা | সিএনসি |
| প্রোগ্রামিং পদ্ধতি | CAD আমদানি |
| ব্লেড ব্যাস | 350-700 মিমি (13.8-27.6 ইঞ্চি) |
| প্রধান মোটর শক্তি | 22 কিলোওয়াট (প্রায় 29.5 এইচপি) |
| গতি পরিসীমা | 0-6,000 rpm |
| এক্স-অক্ষ ভ্রমণ | 3,800 মিমি (149.6 ইঞ্চি) |
| Y-অক্ষ ভ্রমণ | 2,400 মিমি (94.5 ইঞ্চি) |
| Z-অক্ষ ভ্রমণ | 500 মিমি (19.7 ইঞ্চি) |
| সি-অক্ষের ঘূর্ণন | 0–360° |
| A-অক্ষ আন্দোলন | 0-90° |
| সর্বাধিক ওয়ার্কটেবল কাত | 0–85° |
| কাজের টেবিলের মাত্রা | 3,600 × 2,200 মিমি (141.7 × 86.6 ইঞ্চি) |
| মোট শক্তি | 33 কিলোওয়াট (প্রায় 44.3 এইচপি) |
| স্থূল ওজন | 5,000 কেজি (প্রায় 11,023 পাউন্ড) |
| সামগ্রিক মাত্রা | 5,800 × 3,400 × 3,600 মিমি (প্রায় 19.0 × 11.2 × 11.8 ফুট) |
ইনস্টলেশন নোট:সামগ্রিক মাত্রা মেশিনের চারপাশে প্রয়োজনীয় সম্পূর্ণ অপারেটিং ক্লিয়ারেন্সের প্রতিনিধিত্ব করে না। কর্মশালার প্রস্তুতির আগে বৈদ্যুতিক সরবরাহ, সাইট অ্যাক্সেস, মেঝে শর্ত, লোডিং স্পেস, রক্ষণাবেক্ষণ ছাড়পত্র এবং ইনস্টলেশন প্রয়োজনীয়তা নিশ্চিত করুন।
আপনার কর্মশালার জন্য HTQ700GL সঠিক?
সঠিক মেশিনটি নির্ভর করে আপনার গ্রাহকরা যে কাজগুলি অর্ডার করে তার উপর। আয়তক্ষেত্রাকার স্ল্যাব সাইজিংয়ের উপর দৃষ্টি নিবদ্ধ একটি কর্মশালায় নিয়মিতভাবে কাস্টমাইজড কাউন্টারটপ অংশ বা অনিয়মিত পাথরের প্রোফাইল তৈরি করে এমন একটি থেকে আলাদা প্রয়োজনীয়তা থাকতে পারে।
HTQ700GL বিবেচনা করা মূল্যবান হতে পারে যদি আপনার দোকান:
- কৌণিক কাটা, বাঁকা কনট্যুর বা কাস্টম-আকৃতির পাথরের অংশগুলি প্রক্রিয়া করে।
- অঙ্কন-ভিত্তিক কাজের জন্য CNC নিয়ন্ত্রণ এবং CAD আমদানি প্রোগ্রামিং প্রয়োজন।
- গ্রানাইট, মার্বেল, প্রকৌশলী পাথর, টালি বা অন্যান্য সামঞ্জস্যপূর্ণ বিল্ডিং উপকরণ দিয়ে কাজ করে।
- উপযুক্ত কাউন্টারটপ অ্যাপ্লিকেশনের জন্য ঐচ্ছিক মিলিং অপারেশন মূল্যায়ন করতে চায়।
- মেশিনের জন্য প্রয়োজনীয় মেঝে স্থান এবং বৈদ্যুতিক ক্ষমতা আছে।
একটি ক্রয়ের সিদ্ধান্ত নেওয়ার আগে, বেশ কয়েকটি প্রতিনিধি অঙ্কন প্রস্তুত করুন। একটি স্ট্যান্ডার্ড কাটিং কাজ, একটি কৌণিক কাটা এবং একটি অনিয়মিত প্রোফাইল অন্তর্ভুক্ত করুন। সরবরাহকারীকে প্রতিটি কাজের জন্য উপযুক্ত কনফিগারেশন, টুলিং এবং প্রক্রিয়াকরণ পদ্ধতি নিশ্চিত করতে বলুন।
একটি উদ্ধৃতি অনুরোধ করার আগে কি পরীক্ষা করতে হবে
উপাদান এবং বেধ
আপনি যে উপকরণগুলি প্রায়শই প্রক্রিয়া করেন তা সনাক্ত করুন এবং সাধারণ এবং সর্বাধিক ওয়ার্কপিস উভয় বেধ সরবরাহ করুন। বিভিন্ন উপকরণের জন্য বিভিন্ন ব্লেড এবং কাজের অবস্থার প্রয়োজন হতে পারে।
অংশ মাত্রা এবং কাটিং প্রয়োজনীয়তা
স্বাভাবিক দৈর্ঘ্য, প্রস্থ, বেধ, প্রয়োজনীয় কোণ এবং প্রোফাইলের বিবরণ শেয়ার করুন। এটি সরবরাহকারীকে মেশিনের ভ্রমণ এবং প্রস্তাবিত কনফিগারেশন উপযুক্ত কিনা তা মূল্যায়ন করতে সহায়তা করে।
টুলিং এবং ঐচ্ছিক ফাংশন
আপনার কাজের স্ট্রেইট কাটিং, অ্যাঙ্গেল কাটিং, কাস্টম প্রোফাইল, গ্রুভ, মিলিং বা পলিশিং প্রয়োজন কিনা তা নির্দিষ্ট করুন। প্রতিটি অপারেশন স্ট্যান্ডার্ড কনফিগারেশনে অন্তর্ভুক্ত করা হয়েছে অনুমান করার পরিবর্তে কোন ফাংশনগুলির জন্য ঐচ্ছিক সরঞ্জাম প্রয়োজন তা নিশ্চিত করুন।
সফ্টওয়্যার এবং কারখানার শর্তাবলী
প্রতিনিধি CAD অঙ্কন প্রদান করুন এবং সামঞ্জস্যপূর্ণ ফাইল বিন্যাস নিশ্চিত করুন. এছাড়াও মেশিন অ্যাক্সেস, উপলব্ধ ইনস্টলেশন স্থান, বৈদ্যুতিক প্রয়োজনীয়তা এবং রক্ষণাবেক্ষণ ছাড়পত্র পরীক্ষা করুন।
বিক্রয়োত্তর সমর্থন
ইনস্টলেশন নির্দেশিকা, অপারেটর প্রশিক্ষণ, খুচরা যন্ত্রাংশ, রক্ষণাবেক্ষণ ডকুমেন্টেশন এবং প্রযুক্তিগত সহায়তা সম্পর্কে জিজ্ঞাসা করুন। এই বিবরণগুলি মেশিনের স্পেসিফিকেশন এবং ক্রয় মূল্যের পাশাপাশি পর্যালোচনা করা উচিত।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
কি উপকরণ HTQ700GL প্রক্রিয়া করতে পারে?
পণ্যের ডকুমেন্টেশনে স্ল্যাব, টাইলস, মার্বেল, কৃত্রিম পাথর, গ্রানাইট, সিমেন্ট পণ্য এবং অন্যান্য বিল্ডিং উপকরণ উপযুক্ত কাটিং এবং শেপিং অ্যাপ্লিকেশনের জন্য তালিকাভুক্ত করা হয়েছে। অর্ডার করার আগে আপনার নির্দিষ্ট উপাদান এবং বেধ জন্য সামঞ্জস্য নিশ্চিত করুন.
HTQ700GL কি কৌণিক কাটিং সমর্থন করে?
হ্যাঁ। নির্দিষ্ট A-অক্ষের গতি হল 0-90°, এবং C-অক্ষের ঘূর্ণন হল 0-360°। ওয়ার্কটেবলের একটি নির্দিষ্ট সর্বোচ্চ কাত পরিসীমা 0-85° আছে। আপনার উদ্দেশ্যমূলক কাজের জন্য প্রয়োজনীয় কনফিগারেশন যাচাই করতে সরবরাহকারীকে বলুন।
মেশিন প্রক্রিয়া কি খোলা এবং নিষ্কাশন খাঁজ ডুবতে পারে?
এই অতিরিক্ত মেশিনিং কাজগুলি ঐচ্ছিক মিলিং-কাটার সংযুক্তি এবং উপযুক্ত টুলিং দ্বারা সমর্থিত হতে পারে। একটি উদ্ধৃতি অনুরোধ করার সময় সংযুক্তি, সরঞ্জাম এবং প্রয়োজনীয় কনফিগারেশন নিশ্চিত করুন।
কিভাবে মেশিন প্রোগ্রাম করা হয়?
নির্দিষ্ট প্রোগ্রামিং পদ্ধতি হল CAD আমদানি। সমর্থিত ফাইল ফরম্যাট এবং সফ্টওয়্যার প্রয়োজনীয়তা সরবরাহকারীর সাথে নিশ্চিত করা উচিত।
সর্বোচ্চ ফলক ব্যাস কি?
নির্দিষ্ট ফলকের ব্যাস 350-700 মিমি, প্রায় 13.8-27.6 ইঞ্চি। এই চিত্রটি নিজেই সর্বাধিক কাটিয়া গভীরতা স্থাপন করে না।
মেশিনের কতটা জায়গা প্রয়োজন?
তালিকাভুক্ত সামগ্রিক মাত্রা হল 5,800 × 3,400 × 3,600 মিমি। উপাদান পরিচালনা, অপারেশন, রক্ষণাবেক্ষণ এবং নিরাপদ অ্যাক্সেসের জন্য অতিরিক্ত স্থান প্রয়োজন হতে পারে। সাইট প্রস্তুত করার আগে একটি ইনস্টলেশন বিন্যাস অনুরোধ করুন.
হাইনেং এর সাথে আপনার পাথর কাটার প্রয়োজনীয়তা নিয়ে আলোচনা করুন
HTQ700GL5-অক্ষ CNC ব্রিজ দেখেছিCNC কন্ট্রোল, CAD ইম্পোর্ট প্রোগ্রামিং, একটি 350-700 mm ব্লেড রেঞ্জ, সামঞ্জস্যযোগ্য কাটিং-হেড মুভমেন্ট এবং একটি অবিচ্ছেদ্য অনমনীয় ঢালাই কাঠামোকে একত্রিত করে। একটি ঐচ্ছিক মিলিং-কাটার কনফিগারেশন অতিরিক্ত উপযুক্ত কাউন্টারটপ মেশিনিং কাজের জন্য এর ব্যবহার প্রসারিত করতে পারে।
মেশিনটি আপনার উৎপাদনের প্রয়োজনে মানানসই কিনা তা নির্ধারণ করতে, আপনার উপাদানের ধরন, ওয়ার্কপিসের মাত্রা, প্রয়োজনীয় ক্রিয়াকলাপ এবং হাইনেংয়ের সাথে প্রতিনিধি অঙ্কন ভাগ করুন। সরবরাহকারী তারপর উপযুক্ত মেশিন কনফিগারেশন এবং ঐচ্ছিক সরঞ্জাম নিশ্চিত করতে সাহায্য করতে পারে।
